孔板流量计流量显示为0、无变化、流量波动大、跳变频繁
孔板流量计流量显示为0、无变化、流量波动大、跳变频繁
孔板流量计是化工、热电、油气行业应用最广泛、最基础的差压式节流流量测量仪表，具备结构简单、造价低、适配工况广、耐高温高压、稳定性强的特点，是仪表岗位入门必学、考核必考的核心设备。
绝大多数管道气体、蒸汽、清水、轻质油品的工艺计量、流量监控、累积统计均依靠孔板流量计完成。虽然设备结构简单，但对安装直管段、引压系统、操作规范、故障排查要求极高，现场90%的流量不准、波动、假流量问题，均源于安装不规范、引压故障与操作失误。
本学习卡从零梳理定义、原理、结构、安装规范、注意事项、全套故障处理，完全贴合化工厂电仪维保现场实操与考试标准，适合新手入门、岗位复盘、故障排查、持证考核使用。
定义
孔板流量计是差压式节流流量计中最通用、最基础的流量测量设备。通过在管道内部安装带标准圆孔的节流元件，流体流经孔板时产生流速、压力变化，利用前后差压大小换算出管道瞬时流量与累积流量，广泛应用于水、气体、蒸汽、油品等绝大多数洁净工艺介质。
原理
伯努利方程+连续性方程
1.流体匀速流经直管段，进入孔板节流位置，流通截面积突然变小。
2.流体流速瞬间增大、静压降低，孔板上游压力高、下游压力低，形成稳定差压。
3.流量越大、流速越快，差压值越大；流量越小，差压越小。
4.差压变送器采集4–20mA差压信号，经开方运算后，换算为标准流量显示。
流量与差压的平方根成正比（必须开方，否则流量不准）。

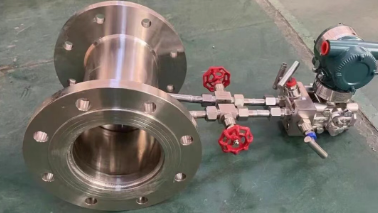

结构
1.节流元件：标准圆形孔板片（同心孔板最常用，偏心/弓形用于含杂质介质）2. 取压装置：环室取压、角接取压、法兰取压（化工主流为法兰取压）

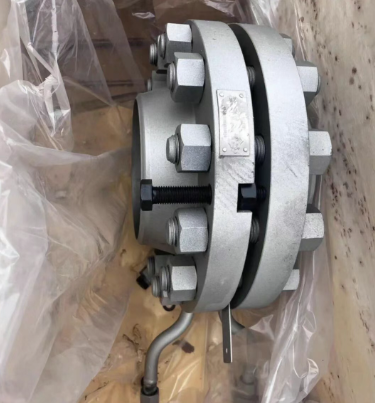

3.节流法兰/夹持器：固定孔板、密封垫片
4.导压管路：正负引压管、排污阀、排气阀
5.三阀组：高压阀、低压阀、平衡阀（差压变送器配套必备）

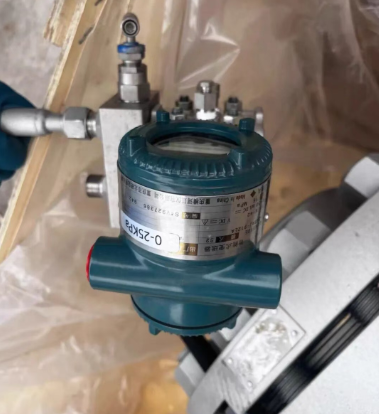

6.差压变送器：将压差转换为电信号远传至DCS
7.二次显示系统：流量积算仪、DCS流量画面（完成开方、温压补偿、累积）
安装要求
1.直管段要求
上游直管段≥10～20倍管径，下游直管段≥5倍管径；弯头、阀门、变径后必须留足直管段，否则流场紊乱、流量偏低波动。
2.安装方向
孔板锐角朝上游、圆角朝下游，严禁装反（装反流量偏小40%以上）。
3.水平/垂直管道规范
液体管道：取压口水平侧向安装，避免积气；
气体管道：取压口管道上方，避免积液；
蒸汽管道：取压口侧上方，配套冷凝罐。
4.密封与垫片
垫片内径不得小于管道内径，严禁垫片内凸遮挡流道，否则永久测量偏大。
5.变送器安装高度
液体：变送器低于取压口；
气体：变送器高于取压口；
蒸汽：变送器与冷凝罐平齐，保证正负冷凝液液位一致。
6.严禁振动、高温直烤，导压管横平竖直、无死弯、无泄漏。
注意事项
1.孔板只适合洁净介质，污水、浆料、高粘度介质易堵孔，不推荐。
2.小流量区间差压极低，下限精度差、小流量不准是孔板固有缺陷。
3.长期运行孔板边缘磨损、冲刷，会导致流量持续偏大。
4.启停操作必须严格遵守三阀组操作顺序：先开平衡阀→再关高低压阀→检修；投用反之，防止单向高压打坏变送器膜盒。
5.蒸汽、高温介质必须保证冷凝罐液位恒定，否则零点漂移严重。
6.冬季必须做好导压管伴热保温，防止冻堵、假流量。
故障处理措施
故障1：流量显示为0、无变化
可能原因：1. 导压管堵塞、冻堵、结晶
2.孔板完全堵死
3.三阀组平衡阀内漏未关死
4.变送器故障、无输出信号
5.工艺实际无流量
处理措施：排污吹扫导压管、解冻；关闭平衡阀；校验变送器；确认工艺工况。
故障2：流量波动大、跳变频繁
可能原因：1. 前后直管段不足、管道振动大
2.导压管有气泡（液测）、有积液（气测）
3.垫片凸出、局部节流
4.工艺压力流量本身波动
5.三阀组微漏
处理措施：排气排液、紧固阀组；检查更换垫片；加固管道；DCS适当加滤波参数。
故障3：流量持续偏大、零点偏高
可能原因：1. 孔板磨损、边缘冲刷变圆
2.负压侧导压管堵塞不畅
3.零点未校准、迁移值错误
4.蒸汽冷凝罐液位不一致
处理措施：拆检更换孔板；疏通负压管路；重新零点迁移；校正冷凝液位。
故障4：流量持续偏小、计量偏少
可能原因：1. 孔板装反（最常见）
2.正压侧管路堵塞、漏气
3.管道内部结垢、缩径
4.变送器量程设置错误、未开方
处理措施：核对孔板方向；吹扫正压管路；检查组态参数，开启流量开方功能。
故障5：零点漂移、停运后有虚流量
可能原因：1. 正负引压管积液积气不均
2.环境温度变化导致冷凝液体积变化
3.变送器膜盒轻微老化
处理措施：彻底排气排液；停运状态下重新清零零点。
故障6：高低流量报警频繁误报
可能原因：1. 引压系统不畅造成差压虚假变化
2.工艺负荷临界波动
3.仪表滤波时间设置过短
处理措施：排查导压管路；微调DCS滤波；优化工艺稳定度。
